Fladeinjektion

More Informations

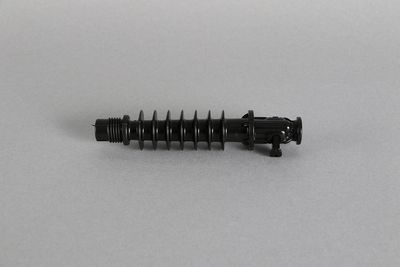

Lamella drive-in packer
polymer, Ø 18 x 115 mm

connecting thread, shut-off slide, Pan head nipple (moulded) Ø 16 mm, free passage Ø 4 mm, max. pressure 50 bar

for pulling of polymer packers, pulling nut, external thread G1/4", striking way Ø 13 x 400 mm, striking weight Ø 50 x 75 mm, weight 1.1 kg

for pulling device and extracting tool for pulling B-JOINT®, working length 50 mm, internal thread G1/4"

clamping rubber (grooves) 40 mm, thrust piece 60 mm, AF10, external thread M10x1, free passage Ø 2,7 mm

3 Show Variants

Combi packer - steel

clamping rubber (grooves) 40 mm

16 Show Variants

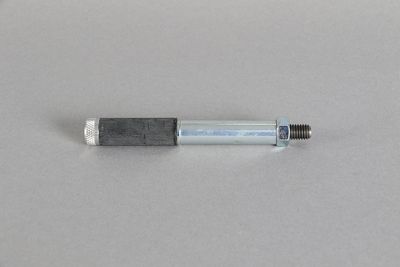

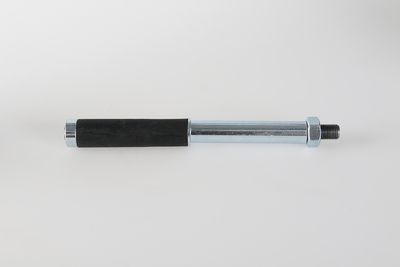

Steel packer
Ø 13 x 110 mm

clamping rubber (grooves) 40 mm, tightening nut AF13, external thread M8, free passage Ø 3 mm

6 Show Variants

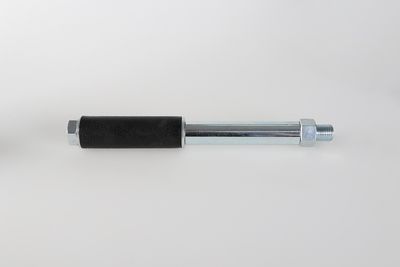

Steel packer

external thread M10x1, free passage Ø 6 mm

17 Show Variants

Steel packer

tightening nut AF19, external thread G1/4", free passage Ø 9 mm

47 Show Variants

Special cutter

for cutting extension tubes and injection hoses, max. Ø 28 mm

Sliding coupling - straight

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Show Variants

Sliding coupling - lateral

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Show Variants

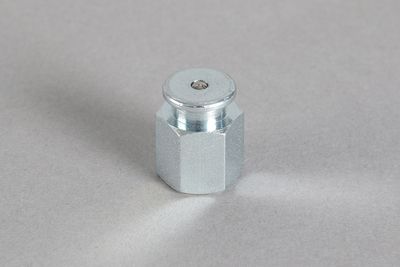

Gel pan head nipple
internal thread M8, AF17

opening pressure approx. 3 bar

4 Show Variants

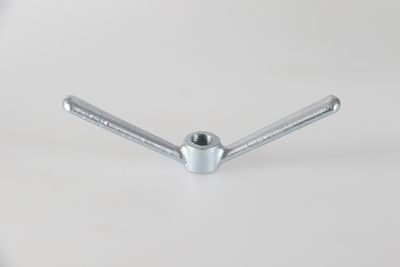

Quick acting butterfly nut

3 Show Variants

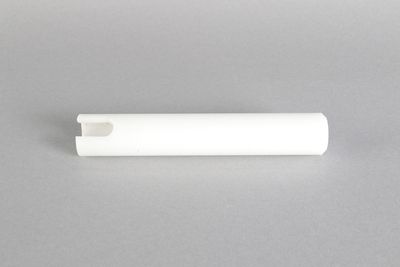

Mounting tool

130 mm long, internal-Ø 16 mm, for article 31769, 31720 - 31723

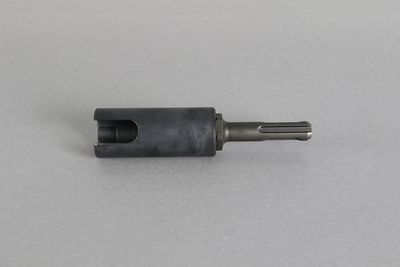

Mounting tool SDS-Plus

110 mm long, inside Ø 10 mm, for article 31811

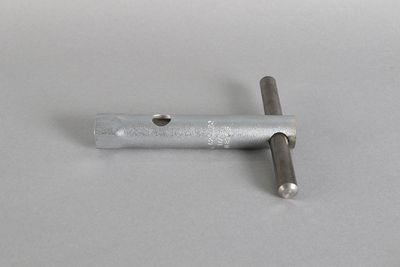

holding screw driver hexagon AF10

holding screw driver hexagon AF10

AF13, manual operation

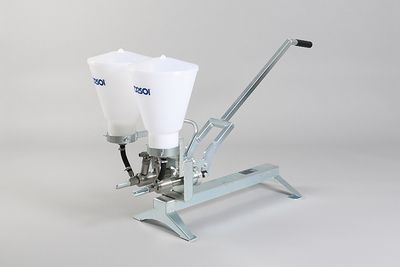

DESOI M-Power 30L-2C VA

hand lever, fork-shaped piece, 2 x 6 liter material container transparent with scale and cover, incl.instruction manual

Page

FLADEINJEKTION

Med fladeinjektion kan utætte byggekomponenter, der rører jorden, efterfølgende tætnes indefra og ud. Afhængigt af arten af byggematerialer og porestruktur, skabes der et kontinuerligt forseglingsniveau i byggekomponenten (murværket). Ved at injicere egnede materialer, såsom gel med lav viskositet eller harpiks, forsegles de transportveje som vandet har skabt.

Schleier- und Flächeninjektion

PDF deutsch/englisch
PDF deutsch/französisch

Krav til injektionstætnerne

Pålidelig montering af komponenten i forbindelse med procesrelaterede indsprøjtningstryk
Modstand mod korrosion i de dele der efterlades i byggekomponenten
Mulighed for afspærring
Tilpasset tværsnit til injektionsmaterialets krævede tilføringsmængde og flydeegenskaber
Kontraventiler med lavt åbningstryk

Injektionstætnere

Boretætnere (ståltætnere)
Slagtætnere (plasttætnere)

Arbejdsgang

Boremønsteret og huldybden afhænger af bygningens geometri og struktur, og bestemmes af sagkyndige byggeplanlæggere.
Komponenten gennembores ikke fuldstændigt, men kun så tæt som muligt til den ydre kant af byggekomponenten.

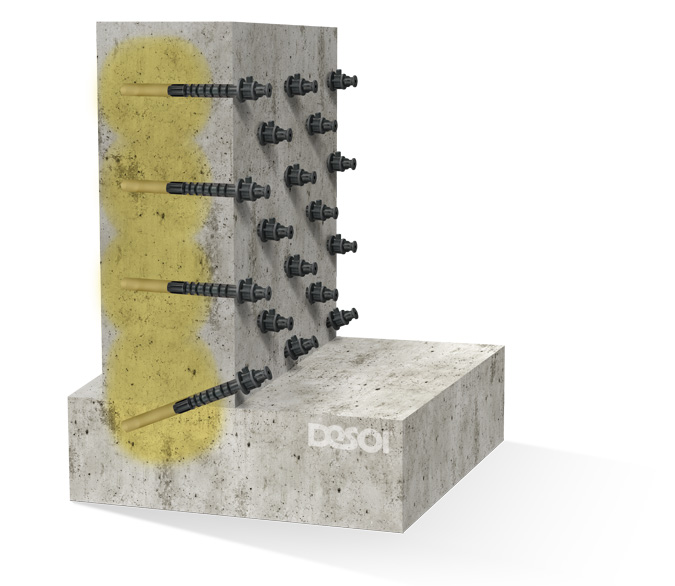

Borehuller anbringes med en lille hældningsvinkel i den utætte byggekomponent indefra og ud, op til omkring 2/3 af komponentens tykkelse.

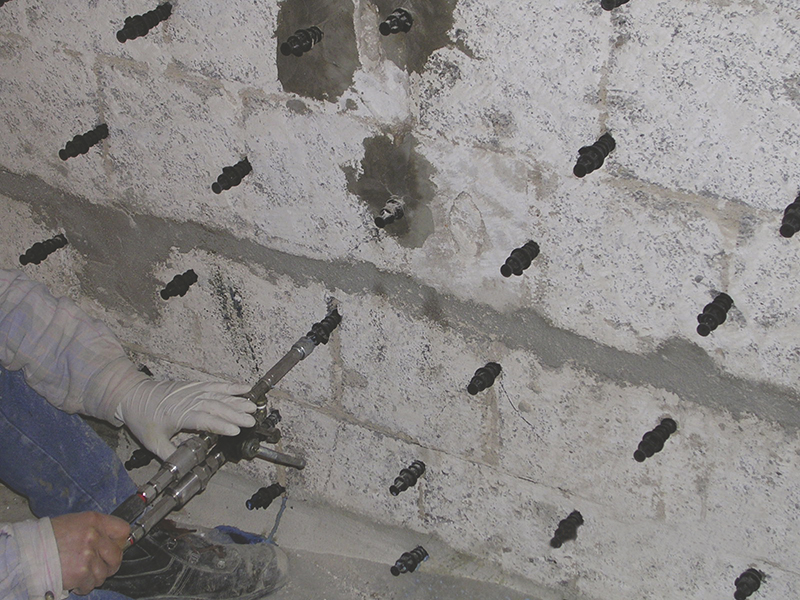

Injektionstætnerne anbringes i borehullerne og injiceres.

Yderligere anvendelsesområder til efterfølgende forsegling

Gardininjektion i bygningen
Injektion af dilatationsfuger
Injektion af bygningshulrum
Det flydende injektionsmateriale med lav viskositet fortrænger tilstedeværende vand og opbygger sammen med den omgivende bygning en elastisk tætning eller et elastisk injektionslegeme.

Eksempler

Boliger og industribygninger (kældre, underjordiske arealer)
Undergrounds- og kanalbygning (spildevandstekniske anlæg, metro)
Vandteknisk bygning (sluser, kamre, løb)
Tunnelbygning

Wir brauchen Ihr Einverständnis!
Wir benutzen Drittanbieter, um Videoinhalte einzubinden. Diese können persönliche Daten über Ihre Aktivitäten sammeln. Bitte beachten Sie die Details und geben Sie Ihre Einwilligung.

Mehr Informationen

Externe Medien Akzeptieren

Fladeinjektion

FLADEINJEKTION

Krav til injektionstætnerne

Injektionstætnere

Arbejdsgang

Yderligere anvendelsesområder til efterfølgende forsegling

Eksempler
