Injektionsslange

More Informations

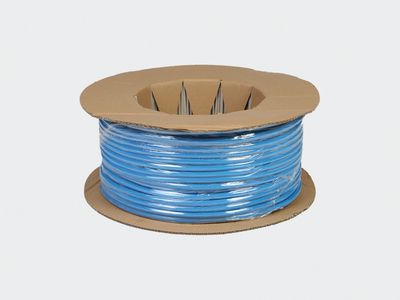

Injection hose D-1

outside-Ø 13 mm, internal Ø 6 mm

2 Show Variants

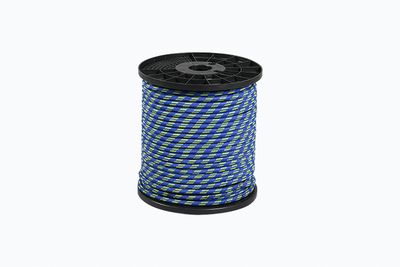

Injection hose UZ-1

with coating, outside-Ø approx. 12.5 mm, inside-Ø approx. 6.5 mm

2 Show Variants

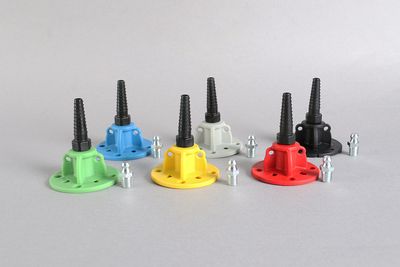

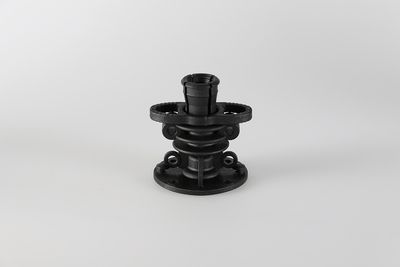

Universal nail packer - polymer

Ø 50 x 55 mm, internal thread M8, insertion sleeves for nail packer holder, plug connection

2 Show Variants

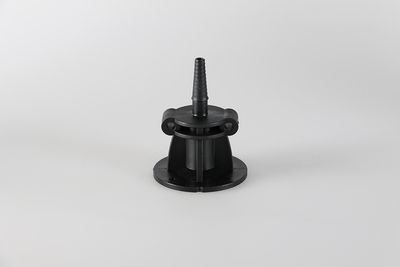

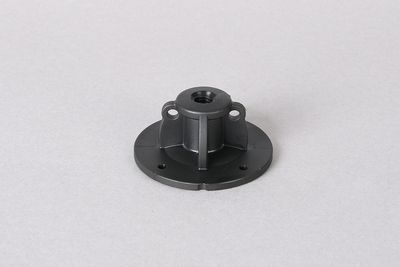

Nail Packer - polymer

Ø 50 x 65 mm, black, internal thread M8, insertion sleeves for nail packer holder

2 Show Variants

Nail Packer - polymer

Ø 50 x 75 mm, internal thread M8, protective stopper, HP round head nipple M8 (separately enclosed)

2 Show Variants

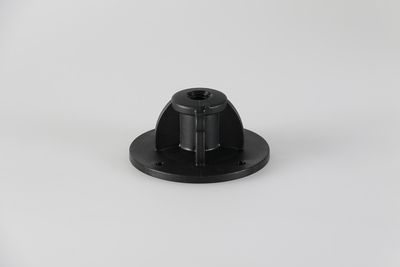

Adhesive packer - polymer
adhesive surface Ø 50 mm, height 24 mm, black

internal thread M8, safety groove

Nail Packer - polymer
Ø 50 x 24 mm

black, internal thread M8

2 Show Variants

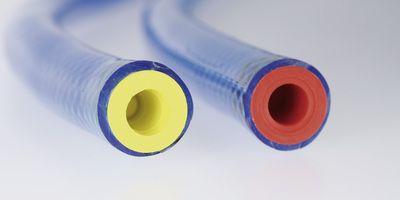

Filling and venting system

0.5 m hose, Ø 6 mm, conic screw thread, mounted

2 Show Variants

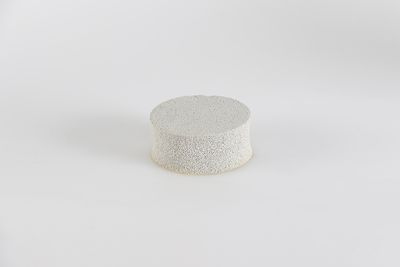

Microcellular rubber plate

Ø 50 mm, with adhesive film

4 Show Variants

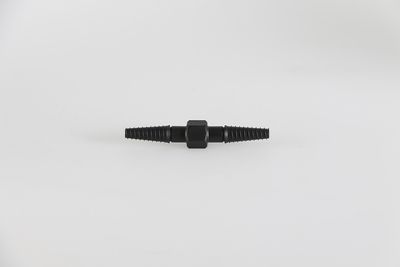

Connecting piece - polymer
shaft Ø 8 x 70 mm

AF13, free passage Ø 3 mm

2 Show Variants

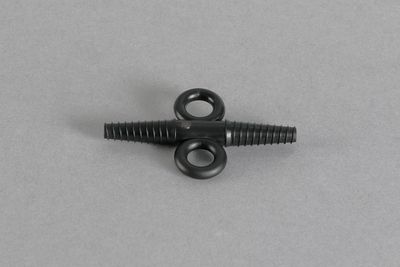

Connecting piece - polymer
shaft Ø 8 x 58 mm

for injection hose inside Ø 4 - 6 mm, wing grip, free passage Ø 3 mm

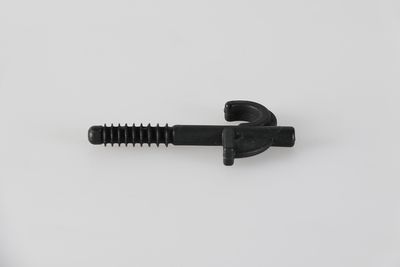

Fixation for injection hose

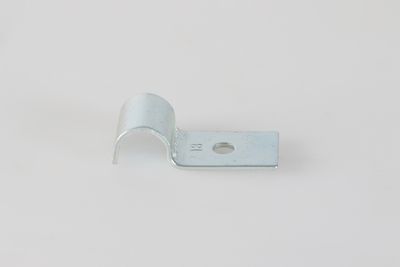

Mounting clip
Ø 13 mm

45 x 20 mm, thickness 1.5 mm Always pack 100 pieces in one package!

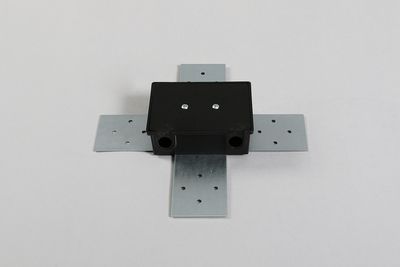

with mounting bracket, to set in concrete, to coffer the filling and venting system

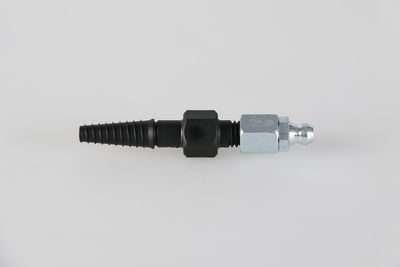

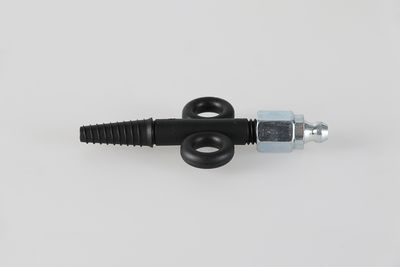

Injection hose packer - polymer
shaft Ø 8 x 75 mm

wing grip

2 Show Variants

Injection hose packer - polymer
shaft Ø 8 x 70 mm

AF13

2 Show Variants

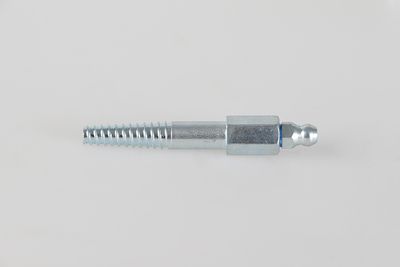

Injection hose packer - steel
shaft Ø 8 x 65 mm

for injection hose inside Ø 3,5 - 6 mm, HP round head nipple M6, AF10

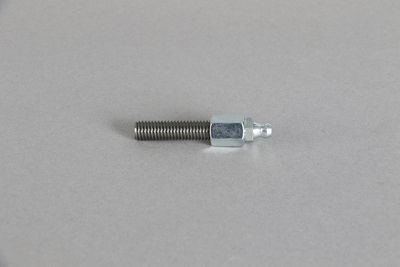

Extension tube
M8 x 35 mm

HP round head nipple M8, AF11

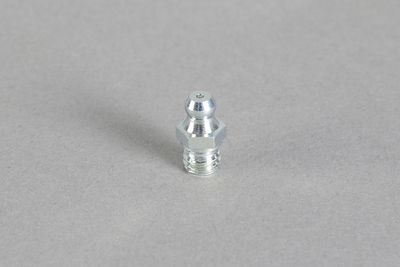

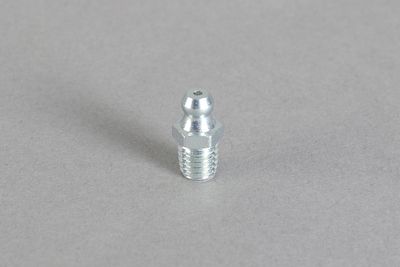

HP round head nipple
external thread M8, AF9

HP round head nipple
external thread M8, AF9

Page

12 3

INJEKTIONSLANGE / SLANGEINJEKTION

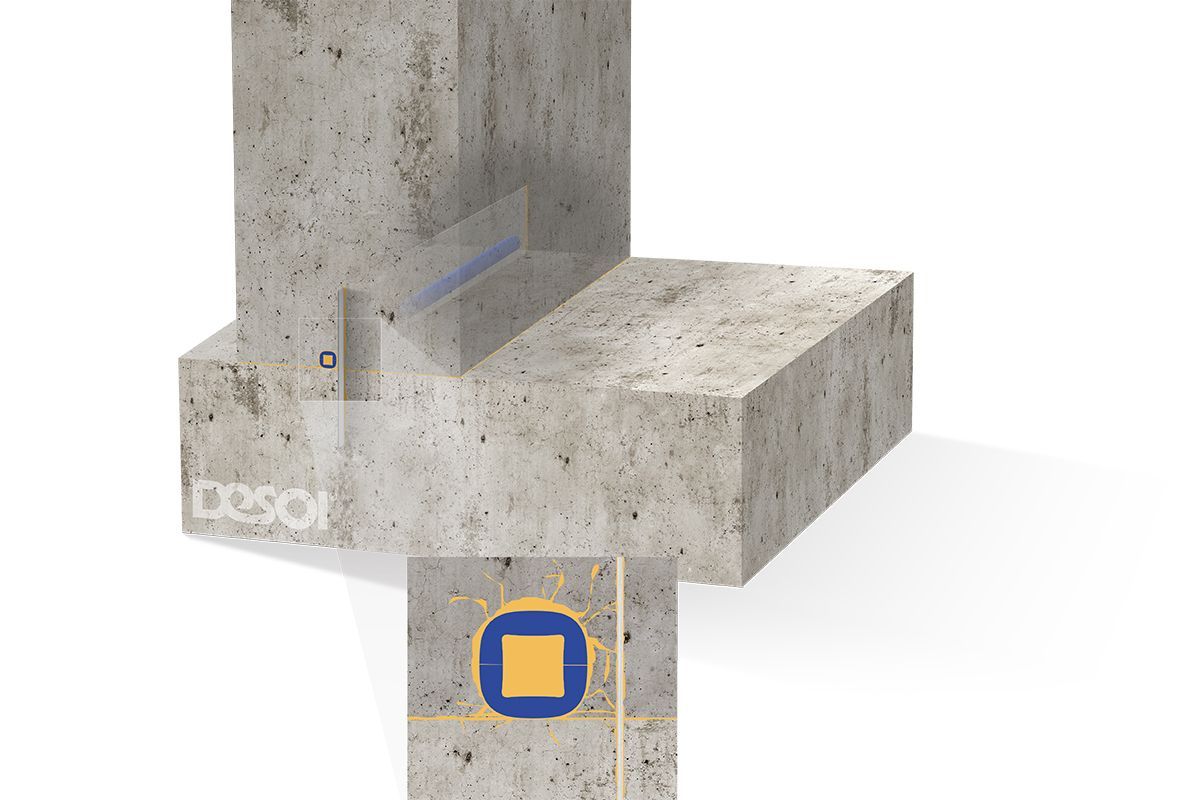

Siden begyndelsen af 70'erne anvendes injektionsslange-systemer som et alternativ eller som suplement til tætning af fugebånd og fugeplader. Der er tale om en injicerbar fugemasse i slange- eller kanalform. Efterfølgende utætheder kan målrettet forsegles ved at injicere polyurethan-harpiks, akryl-harpiks, cementfugemasse eller cementlim.

Injektionsschlauchsystem

PDF deutsch/englisch
PDF deutsch/französisch

Fordele og anvendelse

Nem installation og fleksibel tilpasning til fugeforløbet

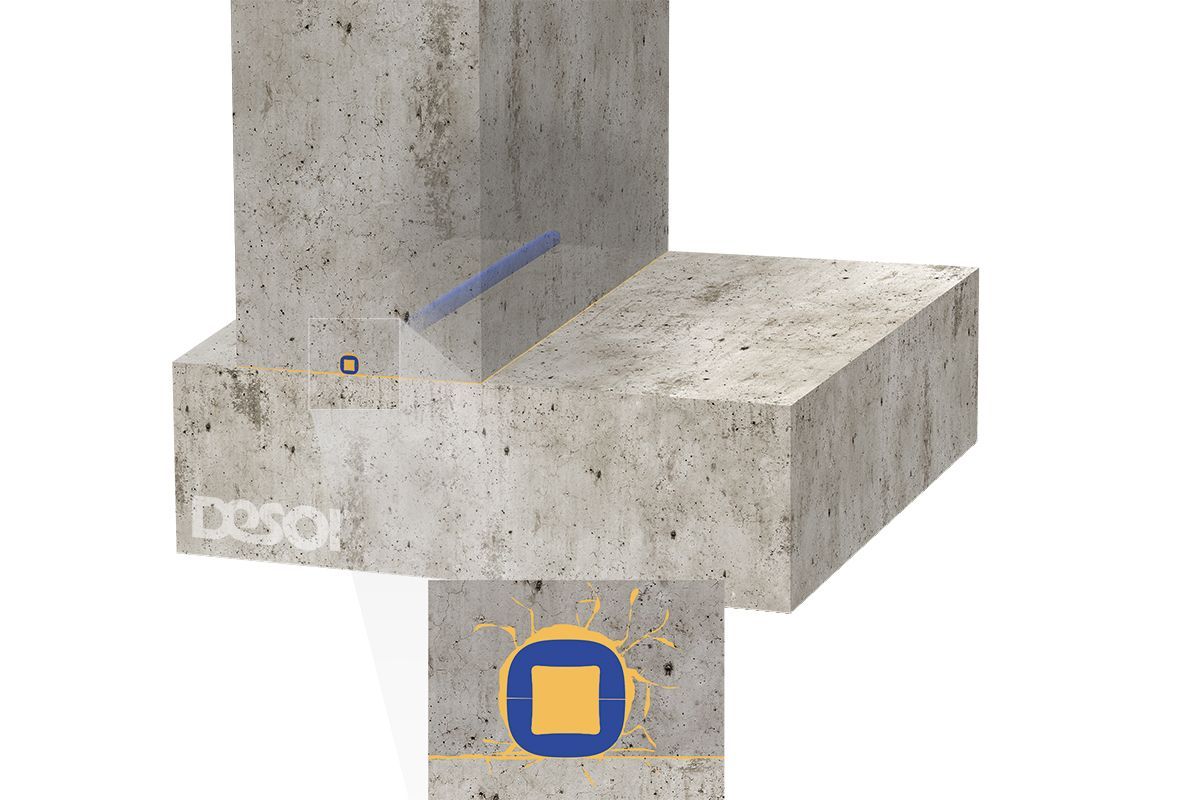

Placeres direkte på konstruktionsfugen
Ekstra tætning ved fugebånd eller fugeplade
Mulighed for tætning ved konstruktionsfuger i beton og armeret beton
Omkostningsbesparende industriel proces til forebyggende og efterfølgende tætning
Injektionsslange-systemer kan også installeres i et kompliceret fugeforløb, hvor installationen af fugebånd eller fugeplader er konstruktivt meget vanskelig
Det afgøres, ved inspektion af byggepladsen og en anvendelighedsdokumentation (byggeteknisk certifikat), hvorvidt injektionsslange-systemet er egnet.

Anvendelsesområder

Injektionslange-systemer er omfattet af byggereglementet A del 2, nr. 1.4. under fugetætningssystemer, f.eks. i grundvandssystemer (vandtæt beton)
Udarbejdelse af en vandtæt konstruktionsfuge i betonkonstruktioner ved planlagt injektion
Anvendes ved for eksempel vandbygningsarbejder, rensningsanlæg, underjordiske parkeringsanlæg og tunnelanlæg

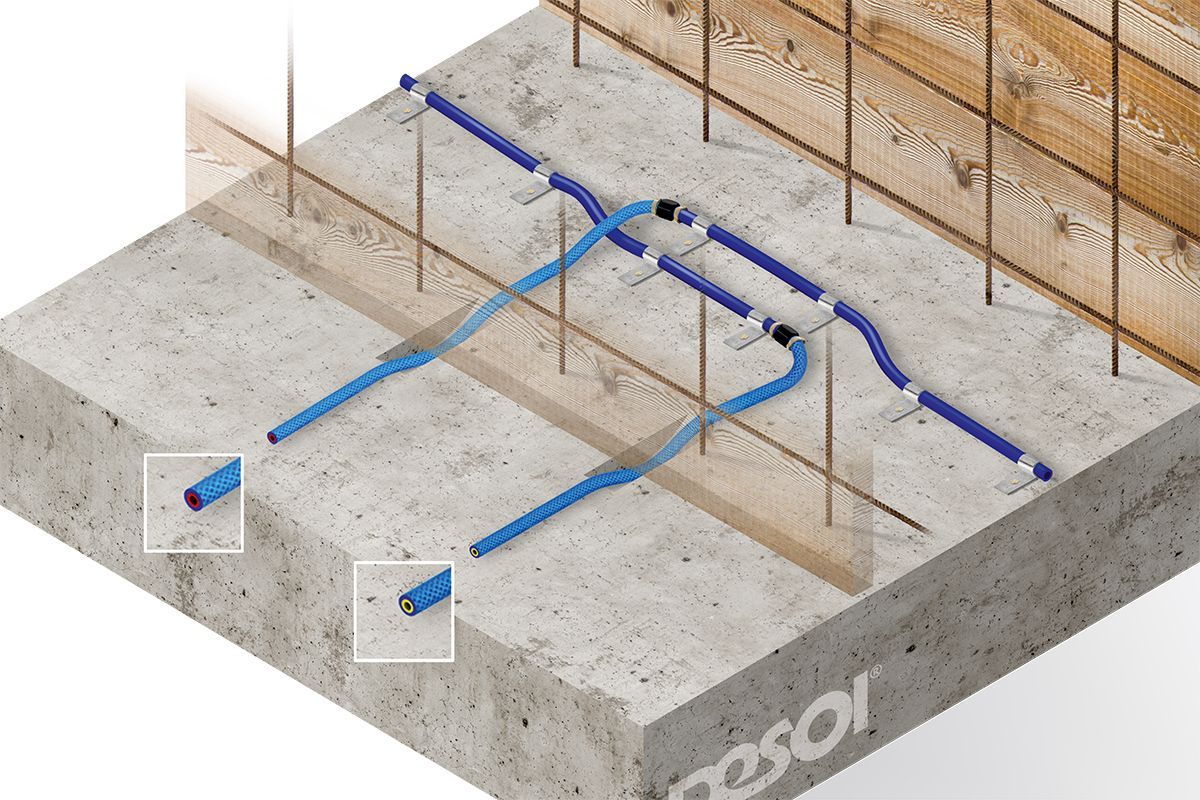

Installationsvejledning

Injektionsslangen skal fastgøres ubevægeligt til bygningsdelen af hærdet beton, således at slangen ikke kan flyde ud i den nystøbte beton
Generelt udføres fastgørelsen af injektionsslangen med specielle monteringsbeslag i en afstand på ca. og max. 15 cm. Hvor det er relevant, bør denne afstand modificeres i overensstemmelse med forholdene på byggepladsen.
For områder med krydsende slanger skal gensidigt pres fra slangerne undgås
Længde for injektionsslange ca 8 - 10 m
Afstand fra injektionsslangen til den ydre væg bør være ⅓ til ½ tykkelsen (byggedelstykkelse)
Slangerne skal have en overlapning på ca. 15 cm ved tilslutningerne og skal føres parallelt forbi hinanden, i en afstand på cirka 5 cm
Placeringen af injektionslangen i udførelsenplanen skal overholdes
Åbningstryk - Udgangen af fyldstoffet til injektionsslangen skal ske ved lavtryksproces fra mellem 0,5 til ca. 5 bar
